Einleitung: Warum die Messsystemanalyse (MSA) wichtiger ist, als den meisten Teams bewusst ist
In vielen Fabriken, Die beobachteten Prozessabweichungen von 10% bis 30% können vom Messsystem selbst stammen., Nicht der Prozess selbst wird kontrolliert. Das bedeutet, dass manche Ausschussteile gar kein echter Ausschuss sind, manche Ergebnisse außerhalb der Spezifikation Fehlalarme darstellen und manche Leistungsdaten weniger vertrauenswürdig sind, als sie scheinen. Messsystemanalyse (MSA) Hilft Qualitäts- und Prozessingenieuren, echte Prozessabweichungen von Messfehlern zu unterscheiden, bevor sie Entscheidungen über Eindämmungsmaßnahmen, Prozessanpassungen oder Kundenberichte treffen.
Vereinfacht ausgedrückt stellt die Messsystemanalyse (MSA) eine entscheidende Frage: Können Sie den Messwerten Ihrer Messgeräte, Vorrichtungen, Prüfmethoden und Prüfer vertrauen? Lautet die Antwort „Nein“, kann selbst ein stabiler Prozess instabil und ein leistungsfähiger Prozess unzulänglich erscheinen. Aus diesem Grund verursachen unzulängliche Messsysteme oft versteckte Kosten durch fälschlicherweise als Ausschuss erkannte, übersehene Fehler, Nacharbeit und irreführende Ergebnisse. SPC oder Cpk-Ergebnisse.
Dieser Artikel erklärt, was Messsystemanalyse (MSA) ist, wie sie in die Fertigungsqualitätskontrolle integriert wird und wo die Messsystemanalyse (MSA) im Rahmen der MSA ihren Platz hat. Sie lernen außerdem die fünf Kerneigenschaften der MSA kennen, erfahren Schritt für Schritt, wie Sie eine Messsystemanalyse durchführen und die Ergebnisse korrekt interpretieren, um mit Ihren Messdaten bessere Entscheidungen in der Fertigung zu treffen.
Was ist Messsystemanalyse und wie passt sie in die Fertigungsqualitätskontrolle?
MSA definiert, wie sehr man den Zahlen vertrauen kann.
MSA Die Messsystemanalyse (MSA) ist eine strukturierte Methode, um zu bewerten, ob Ihr Messprozess genau und konsistent genug für Qualitätsentscheidungen ist. In der Fertigung umfasst dieser Prozess Messgerät, Vorrichtung, Messmethode, Umgebung, Teilezustand, Software und die Anwender. MSA ist in der Fertigungsqualitätskontrolle wichtig, da selbst ein leistungsfähiger Prozess instabil erscheinen kann, wenn das Messsystem zu viele Störungen verursacht. Bevor Sie auf Trends reagieren, Teile aussortieren oder Produkte auf den Markt bringen, sollten Sie die MSA sorgfältig prüfen. Korrekturmaßnahme, Sie benötigen die Gewissheit, dass die Daten das Produkt und nicht die Prüfmethode widerspiegeln.
MSA ist die übergeordnete Disziplin, während Gage R&R eine Teildisziplin darstellt. Ein umfassender MSA-Ansatz untersucht verschiedene Eigenschaften des Messsystems, darunter die korrekte Zentrierung, die Stabilität über die Zeit und die Übereinstimmung der Ergebnisse durch verschiedene Bediener. Gage R&R konzentriert sich speziell auf die Streuung: Wie viel davon ist auf das Messgerät selbst zurückzuführen und wie viel auf Unterschiede zwischen den Prüfern?.

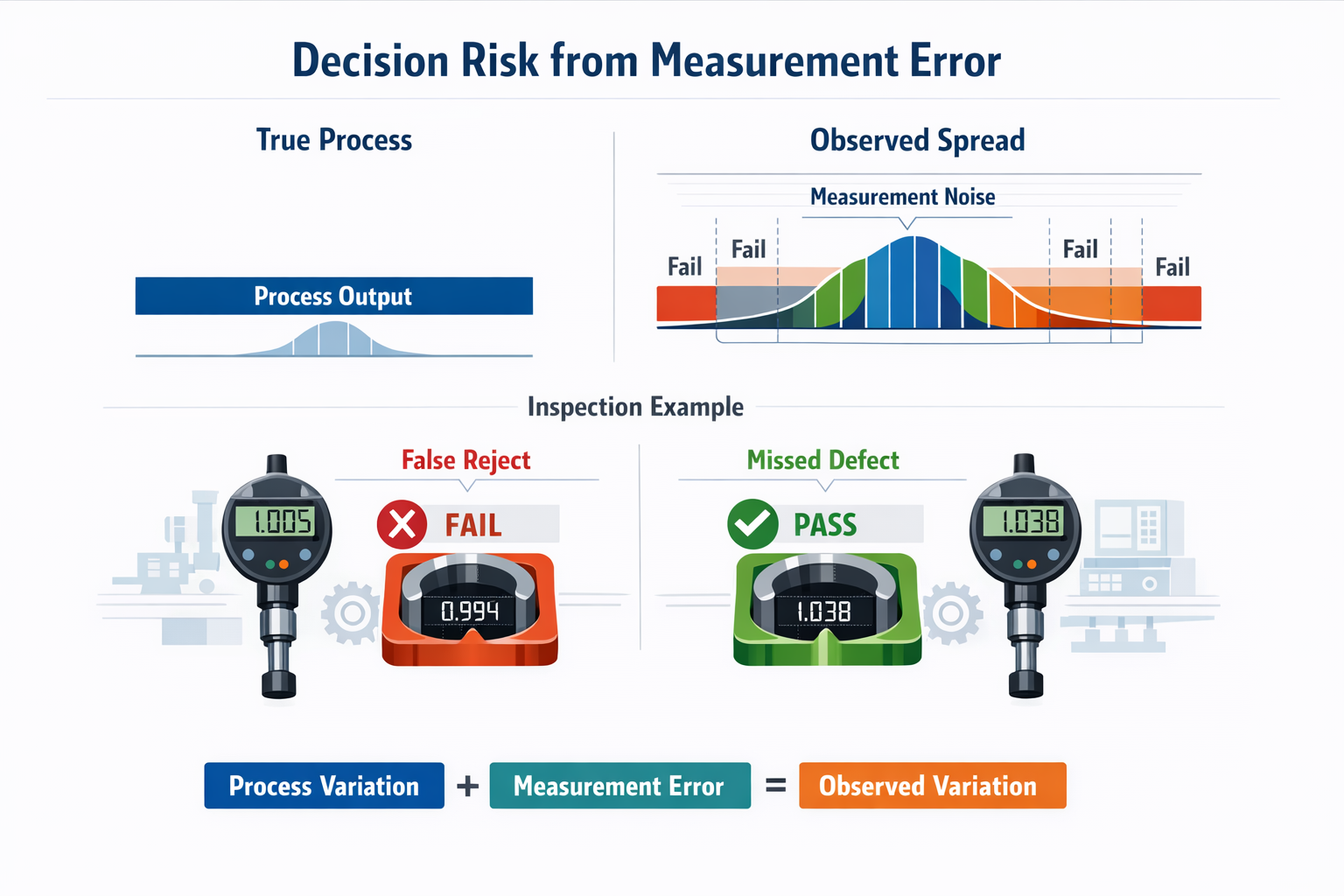

Warum Messfehler ein Entscheidungsrisiko erzeugen
Der Grund, warum MSA Beachtung verdient, liegt im Entscheidungsrisiko. Qualitätsingenieure messen nicht aus Neugier, sondern um zu prüfen, ob sie Teile annehmen, ablehnen, sortieren, anpassen, freigeben oder eskalieren. Ist das Messsystem schwach, können zwei teure Fehler passieren: fehlerhafte Teile durchlassen oder einwandfreie Teile ablehnen. In der Serienfertigung kann selbst eine geringe Fehlerquote zu erheblichem Ausschuss, Nacharbeit, zusätzlichem Sortieraufwand oder Kundenrisiken führen.
Stellen Sie sich eine Prüfstation in der Automobilindustrie vor, die den Bohrungsdurchmesser mit einem digitalen Bohrungsmessgerät überprüft. Bei engen Bauteiltoleranzen und großen Messabweichungen im Verhältnis zu diesen Toleranzen können Grenzfälle je nach Prüfer und Prüfzeitpunkt zwischen „gut“ und „schlecht“ schwanken. Dies führt zu Instabilität in den SPC-Diagrammen und Verwirrung in der Fertigung. Teams passen möglicherweise einen Prozess an, der eigentlich normal lief, wodurch zusätzlich zu den Messabweichungen vermeidbare Prozessabweichungen entstehen.
Eine hilfreiche Regel ist, die Gesamtprozessstreuung von der Streuung des Messsystems zu trennen. Die Gesamtstreuung ist das, was Sie in den Daten beobachten; die Streuung des Messsystems ist der Anteil, der durch die Messmethode verursacht wird. Wenn ein zu großer Teil der beobachteten Streuung auf das Messsystem zurückzuführen ist, erscheint der Prozess schlechter als er tatsächlich ist, und die Kennzahlen zur Prozessfähigkeit werden weniger zuverlässig.
Positionsfehler vs. Streuungsfehler
MSA hilft Ingenieuren auch dabei, zwischen zwei Hauptfehlertypen zu unterscheiden: Standortbezogene Fehler Und Spread-bezogene Fehler. Positionsfehler verfälschen die Ergebnisse und führen zu Abweichungen vom wahren Wert, während Streuungsfehler wiederholte Messungen zu inkonsistent machen. Diese Unterscheidung ist wichtig, da die Korrekturmaßnahmen unterschiedlich sind. Ein System mit Positionsfehlern benötigt möglicherweise eine Kalibrierung oder Referenzkorrektur, während ein System mit zu großer Streuung Verbesserungen an der Vorrichtung, optimierte Arbeitsanweisungen oder eine Nachschulung des Bedienpersonals erfordern kann.
Ein Beispiel aus der Wareneingangsprüfung von Elektronikbauteilen verdeutlicht dies. Angenommen, ein Lieferant sendet Präzisionswiderstände und Ihr Wareneingangsteam misst den Anschlussabstand mit einem Bildverarbeitungssystem. Zeigt das System durchgehend einen Abstand von 0,03 mm an, liegt ein Positionierungsproblem vor. Weicht der Messwert bei ein und demselben Bauteil jedoch jedes Mal ab, handelt es sich um ein Streuungsproblem. Genau hier wird die Messsystemanalyse (MSA) besonders wichtig.

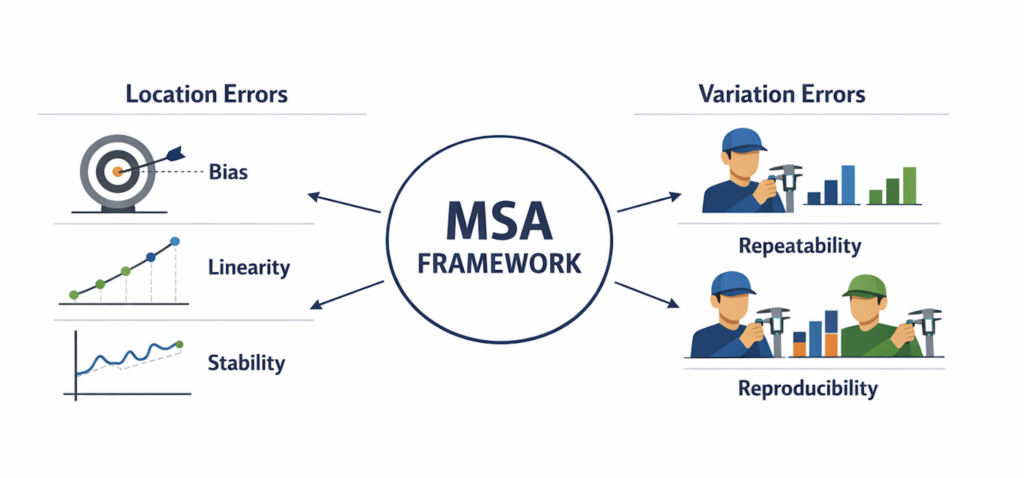

Die fünf MSA-Eigenschaften: Bias, Linearität, Stabilität, Wiederholbarkeit und Reproduzierbarkeit
Wenn Sie mehr über die praktischen Anwendungen erfahren möchten MSA, Diese fünf Eigenschaften sind die wichtigsten Prüfkriterien, anhand derer man feststellen kann, ob ein Messsystem vertrauenswürdig ist.
Dieses Rahmenwerk ist wichtig, bevor Sie Fähigkeitsstudien durchführen, Kontrollgrenzen verschärfen oder entscheiden, wie Sie eine Messsystemanalyse (MSA) durchführen. Ein Prozess kann instabil erscheinen, nur weil das Messgerät instabil ist, und ein leistungsfähiger Prozess kann schwach erscheinen, weil die Messmethode zu viel Streuung verursacht. In der Messsystemanalyse (MSA) im Bereich der Fertigungsqualitätskontrolle verhindert diese Unterscheidung Fehlentscheidungen aufgrund fehlerhafter Daten.
Voreingenommenheit
Die Abweichung ist die Differenz zwischen dem gemessenen Mittelwert und dem bekannten Referenzwert. Sie gibt Aufschluss darüber, ob das System systematisch zu hohe oder zu niedrige Messwerte liefert. Es handelt sich hierbei um einen Positionsfehler, nicht um ein Streuungsproblem.
Ein Drehmomentprüfgerät liefert ein einfaches Beispiel. Wird ein zertifizierter 10,00 N·m-Standard wiederholt mit einem Mittelwert von 10,18 N·m gemessen, weist das System eine positive Abweichung auf. Ignoriert man diese Abweichung, können die Drehmomentmessungen fälschlicherweise ein Über- oder Unterdrehen anzeigen.
Linearität
Die Linearität zeigt, ob die Abweichung über den gesamten Messbereich konstant bleibt. Ein Messgerät kann in der Nähe eines Zielwerts gut funktionieren, aber im unteren oder oberen Bereich ungenauer werden. Dies führt zu einem ungleichmäßigen Entscheidungsrisiko bei unterschiedlichen Produktgrößen oder Spezifikationsbereichen.
Beispielsweise kann ein digitales Höhenmessgerät bei 20 mm einen genauen Wert anzeigen, bei 150 mm jedoch zu hohe Werte liefern. In diesem Fall sind die Prüfdaten für kurze Bauteile möglicherweise zuverlässig, während die Daten für größere Bauteile unzuverlässig sind. Dies ist relevant, wenn ein Messgerät für mehrere Produktfamilien oder Merkmalsbereiche verwendet wird.
Stabilität
Die Stabilitätsprüfung untersucht, ob sich das Messsystem im Laufe der Zeit bei der Messung desselben Referenzobjekts verändert. Sie erkennt Abweichungen, die durch Verschleiß, Umgebungsbedingungen, den Zustand der Messvorrichtung, Batterieprobleme oder Kalibrierungsverluste verursacht werden. Ein stabiles System liefert vergleichbare Ergebnisse – heute, nächste Woche und nächsten Monat.
Ein Handmessschieber, der in der Wareneingangsprüfung eingesetzt wird, kann in der Frühschicht einen Referenzblock passieren, nach einigen Wochen intensiver Nutzung jedoch eine allmähliche Abweichung aufweisen. Wird dieser Trend übersehen, könnten Ingenieure die Lieferantenqualität fälschlicherweise als verändert interpretieren, obwohl das Messgerät tatsächlich driftet. Stabilität ist besonders wichtig, wenn Audits nachvollziehbare Nachweise über die kontinuierliche Messkontrolle erfordern.
Wiederholbarkeit
Die Wiederholbarkeit ist die Variation, wenn die derselbe Betreiber Die Messung desselben Bauteils erfolgt mehrfach mit demselben Messgerät und derselben Methode. Sie spiegelt die Konsistenz von Ausrüstung und Methode unter kontrollierten Bedingungen wider. In den meisten Messsystemanalysen (MSA) wird dies als Gerätevariation bezeichnet.
Ein häufiger Fehler tritt auf, wenn sich das Werkstück nur schwer einsetzen lässt oder die Kontaktkraft ungleichmäßig ist. Beispielsweise kann eine Bohrungsmessung variieren, weil der Messkopf empfindlich auf Winkel oder Einführtiefe reagiert. Hohe Wiederholgenauigkeitsfehler bedeuten, dass das Werkzeug selbst, die Vorrichtung oder die Messmethode überprüft werden müssen, bevor eine reine Bedienerschulung Abhilfe schafft.
Reproduzierbarkeit
Reproduzierbarkeit ist die Variation zwischen verschiedene Betreiber Die Messung desselben Teils mit demselben Messgerät zeigt, wie gut die Methode von einem Gutachter auf einen anderen übertragbar ist. Hier treten häufig unklare Arbeitsanweisungen zutage.
An einer Elektronikfertigungslinie können drei Prüfer die Lötstellenhöhe unterschiedlich messen, weil sie das Bauteil unter dem Mikroskop leicht unterschiedlich ausrichten. Wenn ein Prüfer durchgehend zu hohe und ein anderer zu niedrige Werte misst, liegt das Problem nicht nur am Messgerät, sondern auch an der Messtechnik. Bevor Teams Prüfdaten vertrauen können, benötigen sie sowohl geringe Wiederholgenauigkeit als auch geringe Vergleichbarkeit.
Wie man eine Messsystemanalyse (MSA) Schritt für Schritt durchführt
Definiere die Studie, bevor du das Messgerät berührst.
Um eine Messsystemanalyse (MSA) korrekt durchzuführen, beginnen Sie mit der Produktionsentscheidung, die durch die Messung unterstützt wird. In einer Fertigungszelle zur Herstellung von Präzisionsventilhülsen verwendet das Qualitätsteam ein digitales Bohrungsmessgerät, um eine Innendurchmessertoleranz von 25,000 ± 0,020 mm zu überprüfen. Ziel der Studie ist nicht die allgemeine Überprüfung des Messgeräts, sondern die Bestätigung, ob dieses Messsystem für Freigabe, Justierung und Fähigkeitsanalyse ausreichend zuverlässig ist.
Vor der Einrichtung muss die Messmethode exakt so festgelegt werden, wie sie von den Bedienern in der Fertigung angewendet wird. Dies umfasst die Teilereinigung, die Temperaturbedingungen, die Vorrichtung, den Messort, die Nullstellung der Messgeräte und die Ableseregeln. Ändern sich diese Bedingungen während der Untersuchung, kann es passieren, dass Sie die Abweichung der Messmethode anstatt der tatsächlichen Geräte- oder Bedienerabweichungen messen.
Wählen Sie Teile aus, die den tatsächlichen Prozessbereich repräsentieren.
Teileauswahl Hier scheitern viele Studien stillschweigend. Für diese Bearbeitungszelle sollte der Ingenieur zehn Teile auswählen, die die gesamte Bandbreite des Prozesses abdecken, darunter Teile im unteren, mittleren und oberen Bereich der Spezifikation und des Prozessbereichs. Sind alle zehn Teile nahezu identisch, unterschätzt die Studie die Fähigkeit des Systems, Unterschiede zwischen den Teilen zu erkennen.
Verwenden Sie Serienteile anstelle von Mastermustern, es sei denn, die Anwendung erfordert ausdrücklich Referenzartefakte. Das Ziel ist MSA Die Qualitätssicherung in der Fertigung besteht darin, das Messsystem unter realistischen Bedingungen zu testen. Jedes Teil sollte so eindeutig gekennzeichnet sein, dass die Prüfer seine zu erwartende Größe nicht erkennen können.
Wählen Sie Gutachter aus und erstellen Sie das Testdesign.
Wählen 2 bis 3 Gutachter Diejenigen, die die Messung normalerweise durchführen oder überwachen. In diesem Beispiel einer Fertigungszelle wählt das Team einen Qualitätstechniker, einen Maschinenbediener und einen Schichtleiter aus, da diese Personen die Ergebnisse für die Abnahme und Prozesskorrektur nutzen. Vermeiden Sie es, nur Ihren erfahrensten Prüfer auszuwählen, da dies die Studie besser erscheinen lassen kann als den täglichen Betrieb.

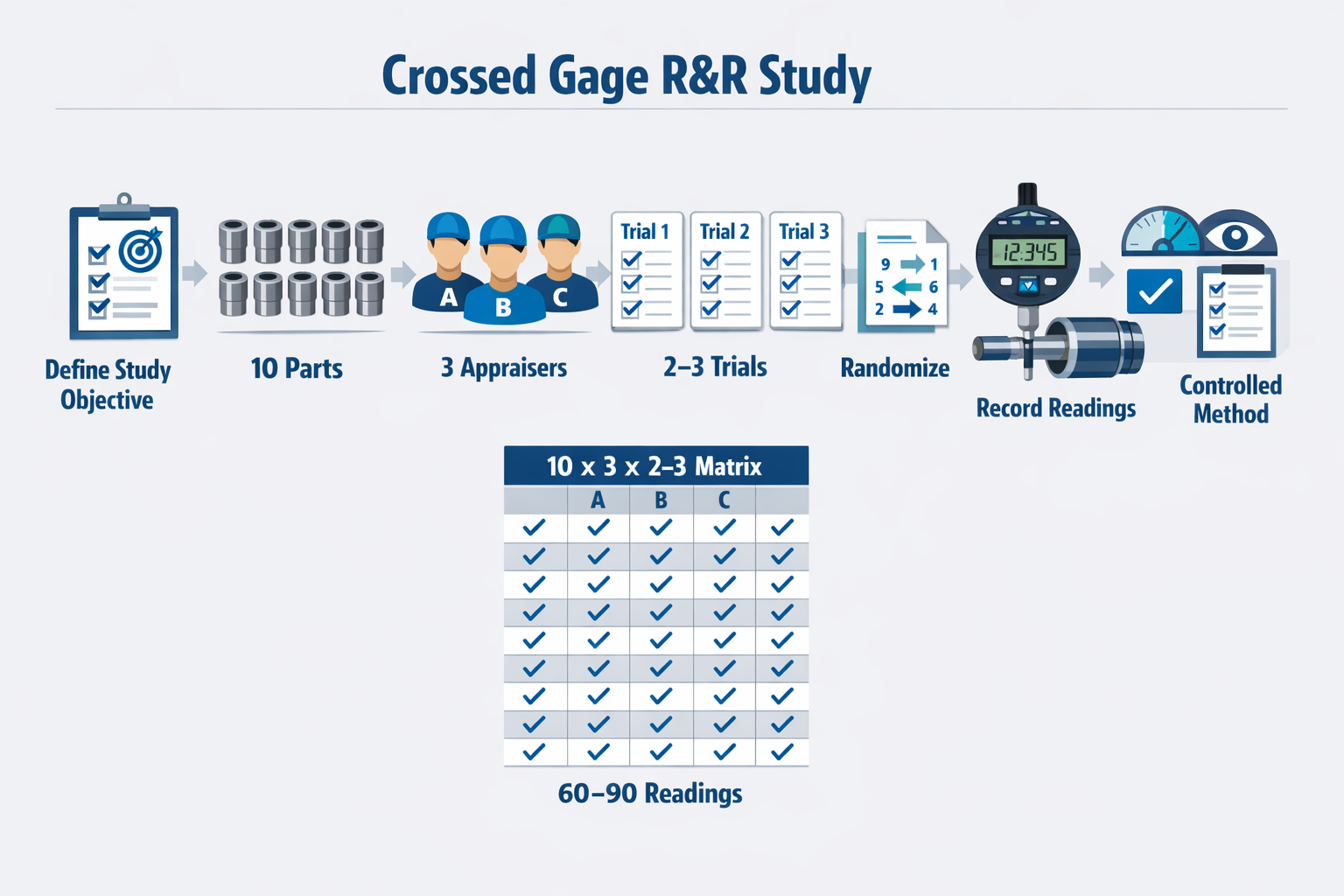

Ein standardmäßiges gekreuztes Studiendesign verwendet 10 Teile, 3 Gutachter und 2 bis 3 Wiederholungsversuche pro Teil, produzierend 60 bis 90 Messungen. Jeder Gutachter misst jedes Teil mehrmals mit demselben Messgerät und derselben Methode. Diese Vorgehensweise ermöglicht es, die Teileabweichung von der Wiederholgenauigkeit und Reproduzierbarkeit zu trennen.
Randomisieren Sie die Messreihenfolge
Randomisierung Dies ist unerlässlich, da Bediener lernen, sich erinnern und Fehler kompensieren. Misst Prüfer A die Teile 1 bis 10 der Reihe nach und wiederholt die Messung in derselben Reihenfolge, kann das Gedächtnis die scheinbare Abweichung verringern und das Ergebnis verfälschen. In der Ventilhülsenstudie erstellt der Ingenieur für jeden Versuch ein Protokoll mit randomisierter Messreihenfolge, sodass kein Prüfer weiß, welches Teil als Nächstes gemessen wird oder ob es bereits zuvor gemessen wurde.
Auch die Verblindung ist wichtig. Die Gutachter dürfen während der Untersuchung keine vorherigen Messwerte einsehen, Ergebnisse besprechen oder Teile vergleichen. Selbst kleine Hinweise, wie beispielsweise nach Größe sortierte, gestapelte Teile, können die Daten verfälschen.
Disziplin der Datenerfassung zur Kontrolle
Behandeln Sie die Studie während der Durchführung wie einen kontrollierten Test, nicht wie eine Routineinspektion. Verwenden Sie während der gesamten Studie dasselbe Messgerät, dieselbe Vorrichtung, dieselbe Arbeitsanweisung und dieselbe Umgebung. Sollte die Batterie des Bohrungsmessgeräts ausfallen, sich die Raumtemperatur abrupt ändern oder eine andere Vorrichtung zum Einsatz kommen, unterbrechen Sie die Studie und starten Sie sie neu, anstatt die Bedingungen zu verändern.
Alle Messwerte sind exakt so zu erfassen, wie sie angezeigt werden, inklusive Nachkommastellen, ohne zu runden oder ungewöhnliche Werte zu korrigieren. Zusätzlich ist zu protokollieren, wer die Messung durchgeführt hat, um welchen Versuch es sich handelte und ob es zu einem ungewöhnlichen Ereignis kam, das die Analyse beeinflussen könnte. Sorgfältige Datenerfassung beugt späteren Diskussionen vor, wenn das Team überprüft, ob das Problem am Messgerät, an der Methode oder an der Durchführung lag.
Wie man Messsystemanalyse-Ergebnisse interpretiert und häufige Fehler bei der Messsystemanalyse vermeidet

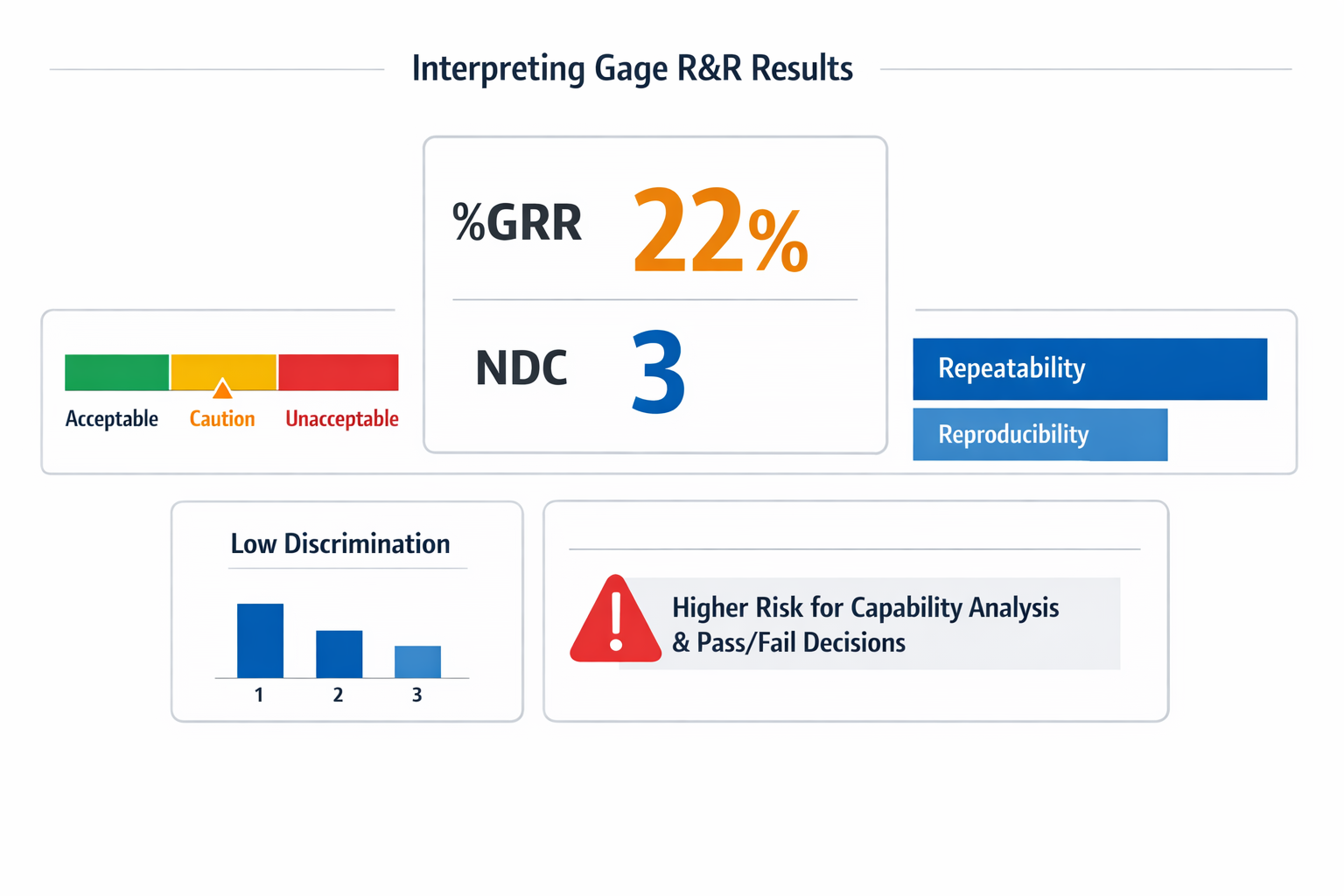

GRR als Indikator für Entscheidungsrisiken lesen
Nachdem man gelernt hat, wie man eine Messsystemanalyse durchführt, stellt sich die Frage, ob die Messwerte für die durch das Messsystem unterstützte Entscheidung ausreichen. Im Beispiel der Bearbeitungszelle ermittelte das Team einen kritischen Bohrungsdurchmesser anhand von 10 Teilen, 3 Prüfern und 3 Versuchen. Die Studie ergab: GRR = 22%, Dies signalisiert sofort, dass das Messsystem für ein Merkmal mit engen Toleranzen zu viel Rauschen erzeugt. Das macht das Messgerät zwar nicht automatisch unbrauchbar, bedeutet aber, dass Prozesssignale, Fähigkeitsergebnisse und Gut/Schlecht-Entscheidungen ein höheres Risiko bergen, als viele Teams annehmen.
Eine gängige Regel ist einfach: Unter 10% ist im Allgemeinen akzeptabel, 10% bis 30% sind je nach Anwendung bedingt akzeptabel, und über 30% ist üblicherweise nicht akzeptabel. Für die Produktfreigabe muss der Kunde PPAP Bei Merkmalen mit engen Toleranzen sollten Qualitätsingenieure den mittleren Messbereich mit Vorsicht behandeln. Wenn das gleiche Ergebnis 22% mit einer sicherheitsrelevanten Bohrung in Verbindung steht, die in der Endmontage verwendet wird, sollte das Team das Messsystem verbessern, bevor es sich auf die Leistungsfähigkeit oder Inspektionstrends verlässt. Wenn es sich lediglich um eine grobe In-Prozess-Prüfung handelt, mag das Geschäftsrisiko geringer sein, die Einschränkung muss aber dennoch dokumentiert werden.
Wiederholbarkeit von Reproduzierbarkeit trennen
Die Gesamt-GRR-Zahl gibt Aufschluss über das Ausmaß des Problems, die Aufteilung in Wiederholbarkeit und Reproduzierbarkeit zeigt jedoch, wo Handlungsbedarf besteht. In der Studie zur Bearbeitungszelle war die Wiederholbarkeit für den größten Teil der Variation verantwortlich, während die Unterschiede zwischen den Prüfern gering waren. Dies deutet eher auf das Messgerät, die Vorrichtung, die Kontaktmethode oder die Teilepositionierung als allein auf die Bedienerschulung hin. Wäre stattdessen die Reproduzierbarkeit der dominierende Faktor gewesen, hätte sich das Team zunächst auf standardisierte Arbeitsabläufe, die Messreihenfolge und die Prüftechnik konzentriert.
GRR und NDC gemeinsam interpretieren
Ingenieure sollten GRR niemals lesen, ohne auch zu prüfen, ob es eine GRR-Reportage gibt. NDC, Der NDC-Wert (Number Difference Code) gibt die Anzahl der unterscheidbaren Kategorien an. Er zeigt, ob das Messsystem Teileunterschiede zuverlässig in sinnvolle Gruppen einteilen kann. In der Praxis sollte der NDC-Wert mindestens 5 betragen, viele Teams bevorzugen jedoch 10 oder mehr für eine stärkere Unterscheidung. Im Beispiel der Bearbeitungszelle ergab die Studie einen NDC-Wert von 3. Das bedeutet, dass das System nicht genügend aussagekräftige Unterschiede zwischen den ausgewählten Teilen klar erkennen konnte. Ein mäßiger GRR-Wert in Kombination mit einem niedrigen NDC-Wert deutet darauf hin, dass das System nicht nur ungenau, sondern auch ungeeignet zur Einteilung von Teilen für die Prozessanalyse ist.
Vermeiden Sie die häufigsten Fehler beim Lernen
Ein häufiger Fehler ist schlechte Teile. Wenn das Bearbeitungsteam zehn nahezu identische Bohrungen aus einer stabilen Produktionsstunde auswählt, wird die Teileabweichung künstlich gering dargestellt, was das Messsystem verfälscht und den NDC-Wert senkt. Eine aussagekräftigere Untersuchung bezieht Teile aus dem gesamten Betriebsbereich ein, insbesondere solche in der Nähe der Toleranzgrenzen.
Ein weiterer Fehler ist die Verwendung eines unkalibriertes oder schlecht gewartetes Messgerät. Eine Untersuchung kann ein Mikrometer, ein Luftmessgerät oder eine Bohrungslehre mit Verschleiß, Abweichungen oder beschädigten Kontakten nicht retten. Vor dem Betrieb MSA, Kalibrierungsstatus, Auflösung und Zustand der Vorrichtung bestätigen.
Das letzte große Problem ist Ausführungsinkonsistenz und Tabellenkalkulationsabhängigkeit. Wenn Gutachter in unterschiedlichen Ausrichtungen messen, Teile unterschiedlich reinigen oder frühere Messwerte einsehen, wird die Reproduzierbarkeit beeinträchtigt. Manuelle Tabellenkalkulationen bergen zusätzliche Risiken hinsichtlich Versionskontrolle und Formeln. Selbst wenn Teams die Messsystemanalyse verstehen, kann eine mangelhafte Studiendisziplin daher zu irreführenden Schlussfolgerungen führen.
Fazit: Standardisierung von MSA-Workflows mit Jodoo
Analyse von Messsystemen Die Methode ist nur dann sinnvoll, wenn sie zu einer kontrollierten Routine wird und nicht nur eine einmalige statistische Übung darstellt. In der Praxis bedeutet dies, dass Studienaufbau, Rohmesswerte, Berechnungslogik, Kommentare der Prüfer und Genehmigungshistorie vollständig dokumentiert und nachvollziehbar sein müssen. Für Teams, die unter PPAP, IATF 16949 oder Kundenauditvorgaben arbeiten, kann eine mangelhafte Dokumentation selbst eine technisch einwandfreie Messsystemanalyse (MSA) zunichtemachen.
Die wichtigste Erkenntnis ist eindeutig: Bevor Sie sich auf Prozessfähigkeit, SPC-Trends oder Prüfentscheidungen verlassen, benötigen Sie Vertrauen in das Messsystem selbst. Dazu gehört das Verständnis der fünf MSA-Eigenschaften, die systematische Durchführung von Gage-R&R-Studien und die Interpretation der Ergebnisse, um Korrekturmaßnahmen einzuleiten. Ein leistungsfähiges Messgerät ist wichtig, aber ein reproduzierbarer MSA-Prozess ist der Schlüssel, um diese Leistungsfähigkeit langfristig sichtbar zu machen.
Als No-Code-Plattform für schlanke Fertigung, Jodoo Ermöglicht es Qualitätsteams, digitale MSA-Formulare zu erstellen, Messwerte konsistent zu erfassen und Berechnungen durchzuführen. GRR Und NDC Studien werden automatisch zur Prüfung und Genehmigung weitergeleitet und alle Datensätze in einer durchsuchbaren Datenbank gespeichert. Wenn Sie MSA standardisieren möchten, ohne auf Tabellenkalkulationen angewiesen zu sein, können Sie Kostenlose Testversion starten oder Demo buchen eine MSA-Workflow-Vorlage erkunden.
