Einleitung: Was Qualitätssicherungstests in der Fertigung bedeuten
Ein einziger Qualitätsmangel kann weitaus teurer sein als Ausschuss. Laut Branchenschätzungen der ASQ können in der Fertigung durch Nacharbeit, Retouren, Gewährleistungsansprüche und Produktivitätsverluste 151 bis 201 Tonnen Umsatz durch mangelhafte Qualität verloren gehen. Deshalb Qualitätssicherungsprüfung Die Angelegenheit ist lange vor der Endkontrolle von Bedeutung. Es geht nicht nur darum, fehlerhafte Einheiten am Ende der Produktionslinie zu finden, sondern auch darum nachzuweisen, dass Materialien, Maschinen, Methoden und Mitarbeiter unter kontrollierten Bedingungen arbeiten.
In der Praxis bezeichnet Qualitätssicherungstests in der Fertigung die strukturierten Prüf- und Verifizierungsaktivitäten, die dazu dienen, Fehler zu vermeiden, bevor diese den Kunden erreichen. Für Qualitäts- und Testingenieure in der Elektronik- und allgemeinen Fertigung bedeutet dies, in jeder kritischen Phase zu prüfen, ob der Prozess leistungsfähig, reproduzierbar und spezifikationskonform ist. Die Endkontrolle ist weiterhin wichtig, stellt aber nur einen Prüfpunkt innerhalb eines umfassenderen Qualitätssicherungssystems dar.
Dieser Artikel beantwortet drei Kernfragen. Erstens: Worin besteht der tatsächliche Unterschied zwischen Qualitätssicherung (QS) und Qualitätskontrolle (QK) in der Fertigung? Zweitens: Welche Qualitätssicherungsmethoden sind in den Phasen Wareneingang, Fertigungsprozess, Zuverlässigkeit und Freigabe am effektivsten? Drittens: Wie lassen sich Tests so durchführen, dass die Rückverfolgbarkeit verbessert, Korrekturmaßnahmen beschleunigt und die Auditbereitschaft erhöht wird?

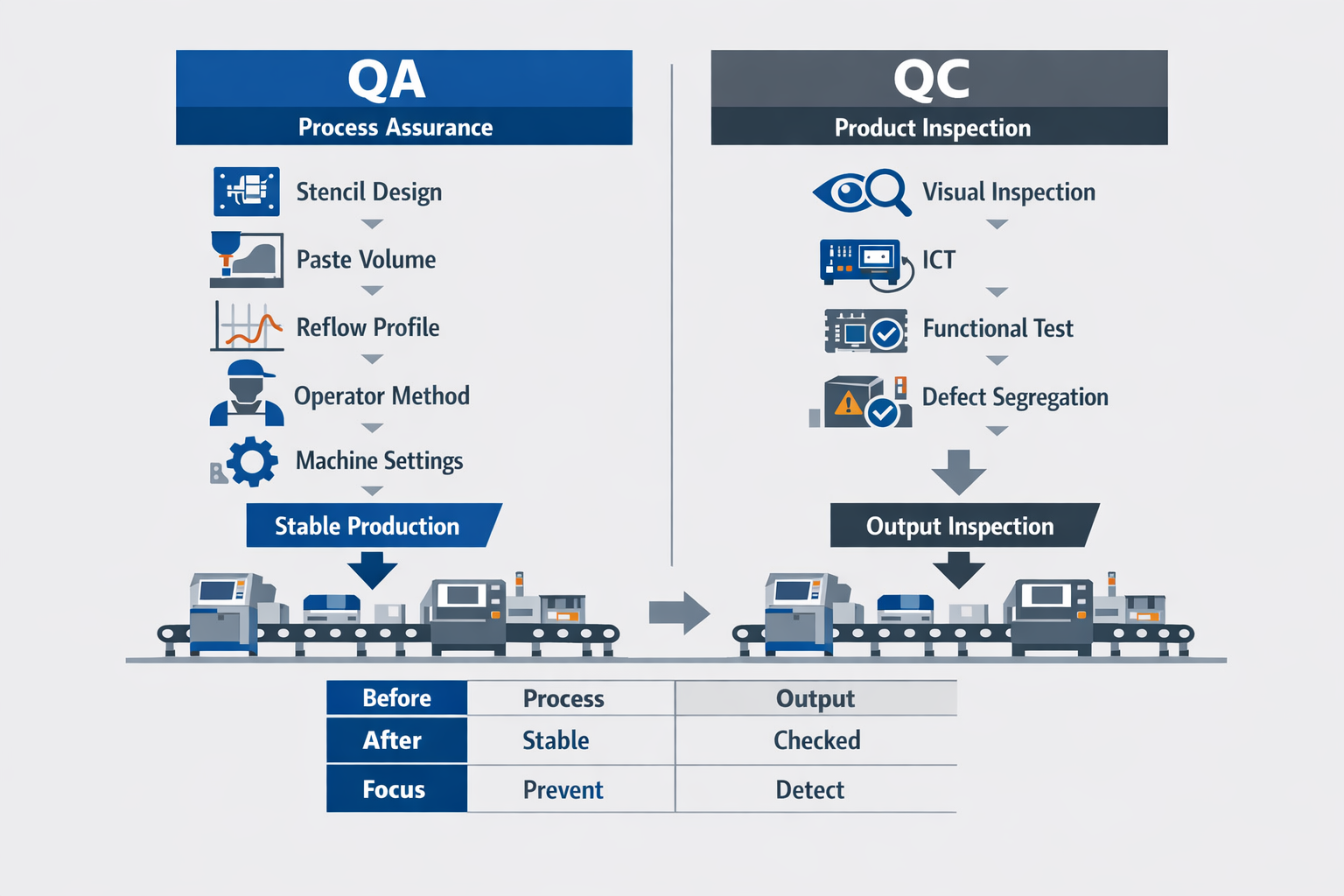

Der Unterschied zwischen Qualitätssicherung und Qualitätskontrolle
Die Qualitätssicherung legt den Prozess fest; die Qualitätskontrolle prüft das Ergebnis.
In der Fertigung, Qualitätssicherung (QS) Es geht darum, den Prozess zu kontrollieren, bevor sich Fehler ausbreiten, während Qualitätskontrolle (QC) Es geht darum, Fehler in bereits hergestellten Produkten zu finden. Beide Verfahren nutzen Tests, jedoch für unterschiedliche Entscheidungen. Die Qualitätssicherung prüft, ob der Prozess leistungsfähig und stabil ist. Die Qualitätskontrolle prüft, ob die Einheit, die Charge oder das Los die Akzeptanzkriterien erfüllt.
Stellen Sie sich vor, in einer Elektronikfertigungslinie treten wiederholt Lötfehler an SMD-Steckverbindern auf. Ein Qualitätsprüfer entdeckt das Problem möglicherweise bei der Sichtprüfung, der ICT-Prüfung oder der Funktionsprüfung nach der Montage. Ein QA-Ingenieur greift früher ein und prüft, ob Schablonendesign, Pastenmenge, Reflow-Profil, Bedienungsmethode und Maschineneinstellungen diesen Fehler überhaupt erst verursachen können. Deshalb ist QA präventiv und QC detektivisch.
Wo das Testen in den einzelnen Disziplinen seinen Platz hat
In der Qualitätssicherung (QS) wird durch Tests überprüft, ob ein Prozess unter definierten Bedingungen konsistent konforme Produkte erzeugen kann. In der Qualitätskontrolle (QC) wird durch Tests verifiziert, ob eine bestimmte Platine oder Charge die Prüfung bestanden hat. Daher sind viele in der Fertigung eingesetzte QS-Testmethoden, wie die Prozessvalidierung und die In-Prozess-Verifizierung, der Endkontrolle vorgelagert.
Um auf das Beispiel des Lötens zurückzukommen: Die Qualitätssicherung (QS) plant Inspektionen der Lötpaste, überprüft die Einhaltung des Reflow-Temperaturfensters und führt regelmäßige Zugfestigkeitsprüfungen durch, um die Prozessfähigkeit zu validieren. Die Qualitätskontrolle (QC) hingegen prüft bestückte Leiterplatten auf unzureichende Benetzung, Lötbrücken, Lufteinschlüsse oder intermittierende elektrische Ausfälle. Findet die QC zehn fehlerhafte Leiterplatten, meldet sie einen Fehler. Stellt die QS eine Abweichung im Reflow-Profil fest, behandelt sie diese als Prozessrisiko, noch bevor eine größere Anzahl von Fehlern auftritt.
Unterschiedliche Verantwortlichkeiten in der Fabrikhalle
Auch die Verantwortlichkeiten unterscheiden sich. Qualitätssicherung Die Qualitätskontrolle definiert üblicherweise Standards, Kontrollpläne, Prüfhäufigkeiten, Reaktionspläne und die Dokumentationspraxis entlang der gesamten Produktionslinie. Sie führt Prüfpläne durch, erfasst die Ergebnisse (bestanden/nicht bestanden), isoliert verdächtiges Material und leitet Fehlerdaten an Produktion und Qualitätssicherung weiter.
In der Praxis kommt es auf die Übergabe an. Wenn das QC-Team ständig Platinen mit schwachen Lötstellen zurückweist, aber niemand in der QA die Trenddaten auswertet oder das Prozessfenster aktualisiert, muss das Werk weiterhin Nacharbeiten bezahlen. Aktualisiert die QA hingegen die Löt-SOP, schult die Bediener nach und verschärft die Einrichtungsprüfung, sollten die Ausschussraten der QC sinken, weil sich der Prozess verbessert hat und nicht, weil die Prüfer strenger geworden sind.
Kernmethoden der Qualitätssicherungsprüfung in der Fertigung
Sobald man den Unterschied zwischen QA-Tests und QC-Inspektionen verstanden hat, stellt sich die praktische Frage: Welche Testmethoden unterstützen tatsächlich die Prozesssicherung in der Fertigung? Die Antwort hängt davon ab, wo Risiken im Produktionsablauf entstehen – von den Lieferantenmaterialien über die Einrichtung, Montage und Belastung bis hin zur Versandfreigabe. In den meisten Werken, Qualitätssicherungsprüfung Ein mehrstufiges System funktioniert am besten anstelle eines einzelnen Prüfverfahrens. Deshalb werden die wichtigsten Qualitätssicherungsmethoden in der Fertigung üblicherweise bestimmten Produktionsstufen und Fehlerrisiken zugeordnet.

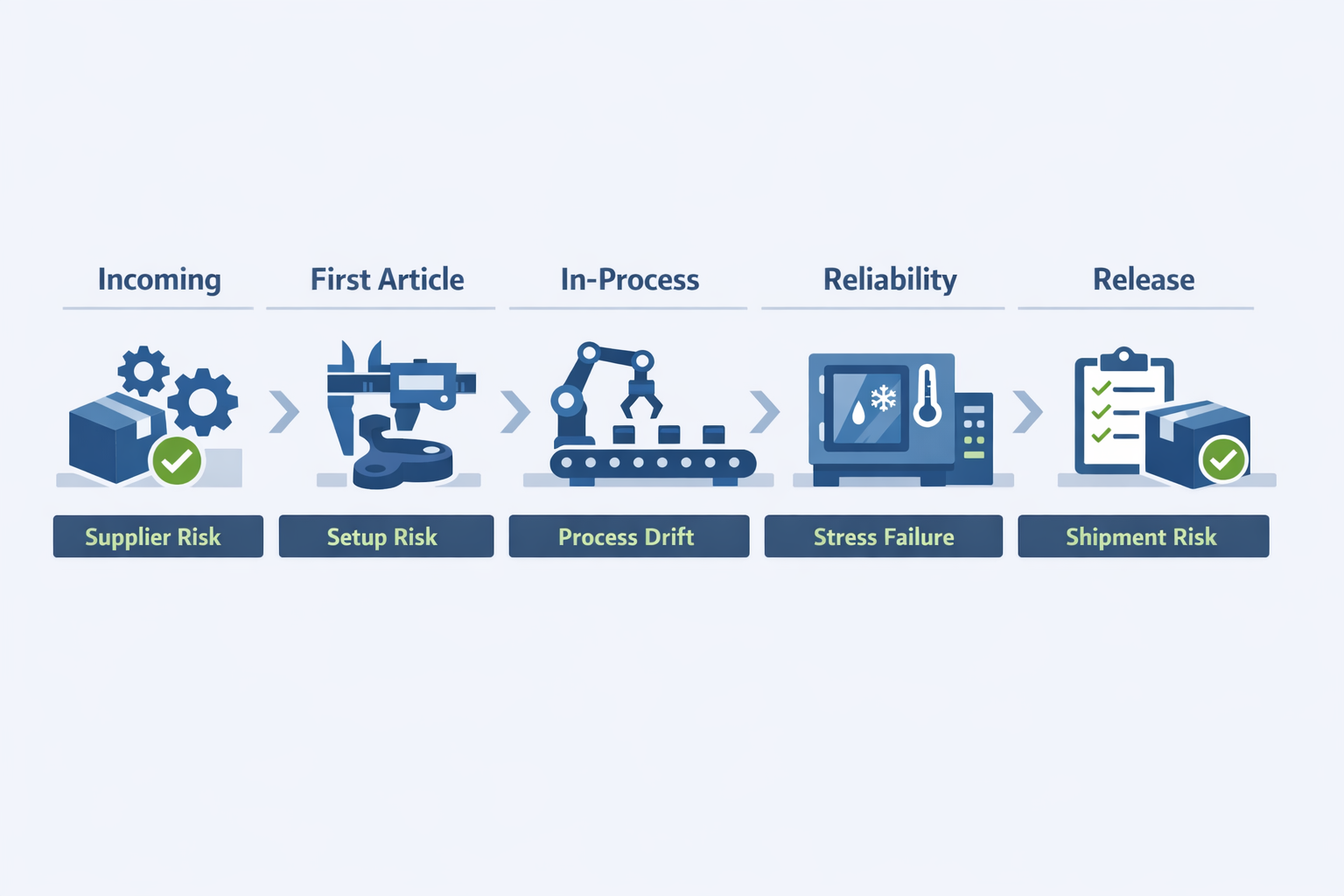

Eine einfache Möglichkeit, diese Methoden zu strukturieren, ist die zeitliche Abfolge. Die Wareneingangsprüfung stellt sicher, dass Materialien und Komponenten für die Produktion geeignet sind, die Erstmusterprüfung bestätigt, dass Einrichtung und Parameter die Spezifikationen erfüllen, und die prozessbegleitende Prüfung überwacht die Einhaltung der Produktionsvorgaben. Zuverlässigkeits-, Umwelt- und Stichprobenprüfungen liefern weiterführende Erkenntnisse über die Langzeitleistung und Prozessfähigkeit, während die Endfreigabeprüfung bestätigt, dass die dokumentierten Anforderungen vor dem Versand erfüllt wurden.
Wareneingangsprüfung
Die Wareneingangsprüfung ist der erste Qualitätsfilter zur Risikominimierung bei Lieferanten. Sie dient der Bestätigung, dass Rohmaterialien, zugekaufte Teile oder Baugruppen den Anforderungen von Zeichnung, Spezifikation und Zertifizierung entsprechen, bevor sie in die Weiterverarbeitung gelangen. In der Elektronik kann dies die Prüfung von Widerstandswerten, der Verpackung feuchtigkeitsempfindlicher Bauteile oder der Lagerbedingungen von Lötpaste umfassen. Bei bearbeiteten Teilen bedeutet dies häufig die Überprüfung von Abmessungen, Oberflächenbeschaffenheit, Materialgüte und Lieferantenzertifikaten anhand der Einkaufsspezifikation.
Erste Bemusterung
Die Erststückprüfung wird zu Beginn einer neuen Produktionscharge, nach Umrüstungen oder nach Werkzeug- und Programmanpassungen durchgeführt. Ihr Zweck ist nicht nur die Prüfung eines einzelnen Bauteils, sondern die Bestätigung, dass die gesamte Anlage wiederholt innerhalb der Toleranz produzieren kann. In einer Leiterplattenbestückungslinie kann die Erststückprüfung die Bauteilplatzierung, Polarität, Lötstellenbeschaffenheit und Ausrichtung der programmierten Testpunkte überprüfen, bevor die Serienproduktion beginnt. In der CNC-Bearbeitung umfasst sie häufig die Maßmessung anhand des Fertigungsplans und die Zeichnungsrevision, bevor die Maschine für die Serienproduktion freigegeben wird.
Prozessbegleitende Prüfung und Verifizierung
Die prozessbegleitende Prüfung ist der direkteste Weg, Prozessabweichungen zu erkennen, bevor sich Fehler anhäufen. Je nach Arbeitsgang kann dies die Inspektion der Lötpaste, die automatisierte optische Inspektion (AOI), die Drehmomentprüfung, Dichtheitsprüfungen oder statistische Maßkontrollen in festgelegten Intervallen umfassen. Beispielsweise kann ein Leiterplattenbestücker nach dem Reflow-Löten AOI einsetzen, um Brückenbildung oder Tombstoning frühzeitig zu erkennen, während eine Fertigungszelle alle 30 Teile kritische Durchmesser prüft, um sicherzustellen, dass der Werkzeugverschleiß unter Kontrolle bleibt. In dieser Phase beginnen viele Teams auch, über die Durchführung der Prüfung nachzudenken. Qualitätssicherungsprüfung Konsequent, denn Häufigkeit, Grenzwerte und Antwortregeln sind genauso wichtig wie der Test selbst.
Zuverlässigkeits- und Umweltprüfung
Manche Produkte bestehen zwar Routineprüfungen, versagen aber dennoch im realen Betrieb. Daher sind Zuverlässigkeits- und Umwelttests so wichtig. Diese Methoden bewerten die Leistung unter Belastungen wie Temperaturwechseln, Vibrationen, Feuchtigkeit, Salzsprühnebel, Burn-in oder Lebenszyklusbelastung. Elektronikhersteller nutzen häufig Temperaturwechseltests, um schwache Lötstellen aufzudecken, während Hersteller von Industriekomponenten Vibrationstests durchführen, um montierte Gehäuse und Steckverbinder zu validieren. Diese Tests sind besonders nützlich für neue Produkte, Konstruktionsänderungen, regulierte Branchen und Umgebungen mit hohem Ausfallrisiko.
Probenahmepläne und Überprüfung der endgültigen Freigabe
Nicht jede Verifizierungsmaßnahme muss eine vollständige Prüfung sein, insbesondere bei stabilen Prozessen mit hohem Durchsatz. Stichprobenpläne helfen Teams, Risiko, Kosten und Durchsatz auszubalancieren, indem sie festlegen, wie viele Einheiten geprüft werden sollen, welche Akzeptanzkriterien gelten und wann eine Eskalation erforderlich ist. Die abschließende Freigabeprüfung bestätigt dann, dass alle erforderlichen Tests, Aufzeichnungen und Genehmigungen vor dem Versand abgeschlossen sind. In der Praxis kombiniert eine solide Qualitätssicherung diese Methoden, sodass jede Methode eine andere Kontrollfrage zum richtigen Zeitpunkt in der Produktion beantwortet.
Wie man Qualitätssicherungstests Schritt für Schritt durchführt
Schritt 1: Spezifikationen, Risiken und Kontrollpunkte definieren
Um durchzuführen Qualitätssicherungsprüfung Beginnen Sie mit den Anforderungen, die für Funktion, Sicherheit und Konformität entscheidend sind. Das bedeutet, Zeichnungen, Kundenspezifikationen, IPC-Kriterien, regulatorische Grenzwerte und interne Prozessstandards in messbare Prüfpunkte zu übersetzen. In einem Elektronikwerk mittlerer Größe, das industrielle Controller-Platinen montiert, könnte das QA-Team beispielsweise Lötstellenintegrität, ICT-Erfolgsrate, Schutzlackdicke und Temperaturwechselbeständigkeit als prioritäre Kontrollen festlegen. Ziel ist es nicht, alles gleich zu testen, sondern zu definieren, wo das Fehlerrisiko am höchsten ist und wo Kontrollen Fehler verhindern.
Schritt 2: Ordnen Sie jeder Produktionsphase den passenden Test zu.
Sobald die Kontrollpunkte klar definiert sind, werden die in der Fertigung eingesetzten QS-Prüfmethoden der jeweiligen Produktionsphase zugeordnet. Wareneingangskontrollen überprüfen die Echtheit und Feuchtigkeitsempfindlichkeit der Bauteile, prozessbegleitende Kontrollen bestätigen stabile Lötstellen und die korrekte Platzierung, und geplante Labortests validieren die Langzeitzuverlässigkeit über die Produktionslinie hinaus. Für den Hersteller von Controllerplatinen kann ein Kontrollplan beispielsweise wöchentliche Temperaturwechseltests an Stichproben jeder aktiven Produktfamilie vorsehen, mit kürzeren Intervallen nach Prozessänderungen wie etwa einem neuen Reflow-Profil. An diesem Punkt wird die Prozesssicherung operativ umgesetzt und darf nicht mit dem Unterschied zwischen QS-Prüfung und QC-Inspektion verwechselt werden.
Schritt 3: Klare Testanweisungen und Entscheidungsregeln formulieren
Eine Testmethode funktioniert nur, wenn Bediener und Ingenieure sie stets identisch durchführen. Jede Anweisung sollte die Stichprobengröße, die benötigte Ausrüstung, den Kalibrierungsstatus, die Vorbereitungsschritte, die Akzeptanzgrenzen, die Fehlercodes und die genaue Vorgehensweise bei Abweichungen von den Toleranzwerten festlegen. Im Beispiel der Elektronik könnte die Anweisung für die Temperaturwechselprüfung zehn Zyklen zwischen definierten Temperaturspitzen vorsehen, gefolgt von einer Sichtprüfung und einer Durchgangsprüfung ausgewählter Lötverbindungen. Gute Anweisungen reduzieren Missverständnisse zwischen Produktion, Qualitätssicherung und Labor.
Schritt 4: Zuständigkeiten zuweisen und Workflow erstellen
Als Nächstes sollten Sie festlegen, wer die einzelnen Aktivitäten plant, durchführt, prüft und genehmigt, damit der QA-Workflow nicht vom Gedächtnis oder E-Mails abhängt. Eine praktikable Abfolge ist: Die Produktion gibt die Probe frei, der Labortechniker führt den geplanten Test durch, der Qualitätsingenieur prüft die Ergebnisse, und der Fertigungsingenieur ist für die Prozessnachverfolgung verantwortlich, falls ein Fehler bestätigt wird. Genau an diesem Punkt verlieren viele Fabriken den Überblick. Rückverfolgbarkeit, insbesondere wenn Probenentnahme und Ergebnisauswertung über Schichten hinweg erfolgen. Ein definierter Arbeitsablauf wird Qualitätssicherungsprüfung in einen wiederholbaren Anlagenprozess anstatt einer informellen Aufgabe.
Schritt 5: Ergebnisse in Echtzeit erfassen und Eindämmungsmaßnahmen auslösen
Die Dokumentation sollte unmittelbar während des Tests erfolgen, nicht erst Stunden später anhand handschriftlicher Notizen. Im Werk für Controllerplatinen erfasst ein Labortechniker sofort das Ergebnis des Temperaturwechseltests, fügt Fotos von gerissenen Lötstellen hinzu und verknüpft das fehlerhafte Muster mit Produktionsdatum, Linie, Charge und Ofenprofil. Da das Ergebnis außerhalb der Spezifikation liegt, wird durch die Erfassung automatisch die betroffene Produktion gesperrt und der Versand der entsprechenden Charge gestoppt. So wird eine Qualitätssicherung durchgeführt, die schnelle Entscheidungen ermöglicht.
Schritt 6: Untersuchen Grundursache und überprüfen Korrekturmaßnahme
Ein fehlerhaftes Ergebnis ist nur dann sinnvoll, wenn es den Prozess verändert. In diesem Beispiel zeigt die Überprüfung, dass der Fehler zwei Tage nach einer Anpassung der Förderbandgeschwindigkeit im Reflow-Prozess auftrat, wodurch die thermische Belastung bestimmter Bauteile zunahm. Die Korrekturmaßnahme umfasst die Wiederherstellung des validierten Profils, die Nachschulung der Anlagentechniker und die Erhöhung der Probenfrequenz für die nächsten drei Produktionsläufe. Die Qualitätssicherung wiederholt anschließend den geplanten Labortest, um die Wirksamkeit der Korrekturmaßnahmen zu überprüfen, bevor der Kontrollplan wieder in den Normalzustand zurückkehrt.
Bewährte Verfahren zum Aufbau eines zuverlässigen und auditfähigen QA-Systems
Standardisierung von Standardarbeitsanweisungen und Testanweisungen
Zuverlässig Qualitätssicherungsprüfung Es beginnt mit einer einheitlichen, kontrollierten Arbeitsweise. Jeder Test sollte einen definierten Zweck, eine festgelegte Methode, eine Akzeptanzgrenze, eine Stichprobenregel, einen Reaktionsplan und ein standardisiertes Protokollformat haben, damit Bediener, Techniker und Ingenieure nicht schichtübergreifend improvisieren. Dies ist wichtig, da selbst strenge Qualitätssicherungsmethoden in der Fertigung zu inkonsistenten Ergebnissen führen können, wenn die Anweisungen je nach Linie, Produktfamilie oder Vorgesetztem variieren. In der Praxis sollten gute Standardarbeitsanweisungen (SOPs) auch klar definieren, wo die Qualitätssicherungsaktivitäten enden und wo die Qualitätskontrolle beginnt. Dies reduziert die Verwirrung um den Unterschied zwischen Qualitätssicherungstests und Qualitätskontrolle.
Disziplin beim Zeitplan durchsetzen statt ereignisgesteuerter Tests
Viele Betriebe wissen zwar theoretisch, wie Qualitätssicherungstests durchgeführt werden, scheitern aber in der Praxis, da Tests erst dann erfolgen, wenn eine Beschwerde, ein Audit oder ein plötzlicher Anstieg von Fehlern ein Eingreifen erzwingt. Nachhaltige Qualitätssicherung erfordert geplante Prüfintervalle für Wareneingangskontrollen, kalibrierungsbezogene Verifizierungen, Prozess-Audits, die Überprüfung von Rückstellmustern und regelmäßige Zuverlässigkeitsprüfungen. Diese Prüfintervalle sollten sich an Risiko, Änderungshäufigkeit und Kunden- oder behördlichen Anforderungen orientieren und nicht an rein praktischen Erwägungen.
Erstellen Sie nachvollziehbare Datensätze und einen vollständigen Prüfpfad.
Ein auditfähiges Qualitätssicherungssystem muss dokumentieren, wer den Test durchgeführt hat, wann er stattfand, welche Spezifikation angewendet wurde, welche Geräte verwendet wurden und was nach einem Fehler geschah. Kann ein Datensatz nicht einer Charge, Seriennummer, Lieferantenlosnummer oder einem Prozessauftrag zugeordnet werden, ist er bei Kundenreklamationen oder Compliance-Audits nur bedingt aussagekräftig. Regulierte Branchen wie die Medizintechnik und die Automobilindustrie erwarten zunehmend zeitgestempelte, revisionskontrollierte und überprüfbare Datensätze anstelle von verstreuten Dateien. Hier stellen Papierprotokolle und Tabellenkopien ein Risiko dar, da sie die Versionskontrolle, die Genehmigungshistorie und die Nachverfolgung von Änderungen erschweren.
Mobile Erfassung, rollenbasierte Genehmigung und Eskalation von Ausnahmen nutzen
Qualitätssicherung Daten sollten direkt am Arbeitsort erfasst werden. Mobile Formulare, Barcode-Scans, Fotobeweise und gerätebezogene Einträge reduzieren Übertragungsfehler und erleichtern die sofortige Dokumentation von Abweichungen. Rollenbasierte Genehmigungen gewährleisten, dass normale Ergebnisse schnell abgeschlossen werden können, während fehlerhafte oder grenzwertige Ergebnisse an den zuständigen Ingenieur, Vorgesetzten oder Qualitätsmanager weitergeleitet werden. Diese Struktur verkürzt die Reaktionszeit, ohne die Kontrolle zu beeinträchtigen.
Überprüfung von KPIs, die die Prozesszuverlässigkeit aufzeigen
Ein modernes Qualitätssicherungssystem sollte mehr als nur die Erfolgs-/Fehlerquote erfassen. Überprüfen Sie die termingerechte Testabwicklung, die Ausbeute beim ersten Durchgang, die Wiederholungstesthäufigkeit, die Fehlerrate der Lieferanten, die Bearbeitungszeit von Korrekturmaßnahmen und die Anzahl der durchgerutschten Fehler pro Schicht oder Linie. Diese Indikatoren zeigen, ob das Testsystem stabil ist und nicht nur, ob die Teile gestern den Test bestanden haben. Durch die regelmäßige Überprüfung der Qualitätssicherungs-KPIs werden die Prioritäten für Verbesserungen deutlich klarer.
Fazit: Umwandlung von Qualitätssicherungstests in einen digitalen Workflow mit Jodoo
Effektive Qualitätssicherung in der Fertigung beschränkt sich nicht darauf, Fehler vor dem Versand zu erkennen. Sie erfordert klare Spezifikationen, die richtige Kombination von Testmethoden, eine disziplinierte Durchführung in der Produktion und eine Dokumentation, die Kundenprüfungen, behördlichen Kontrollen und internen Korrekturmaßnahmen standhält. Wenn einer dieser Aspekte schwächelt, geht die Rückverfolgbarkeit verloren, die Reaktionszeiten verlängern sich und wiederkehrende Probleme lassen sich schwerer beheben.
Für viele Hersteller liegt die eigentliche Lücke nicht im Testwissen, sondern in der Workflow-Kontrolle. Testpläne werden in einer einzigen Datei verwaltet, Ergebnisse werden handschriftlich festgehalten oder in Tabellenkalkulationen verstreut, und die Meldung von Fehlern erfolgt per E-Mail oder mündlich. Dadurch wird es schwierig, die Einhaltung von Vorschriften nachzuweisen, Verantwortlichkeiten zuzuordnen oder Trends über verschiedene Produktlinien, Schichten, Lieferanten und Produktfamilien hinweg zu erkennen.
Jodoo hilft dabei, diese Lücke zu schließen, indem es sich Qualitätssicherungsprüfung in einen vernetzten digitalen Prozess. Als No-Code-Lean-Manufacturing-Plattform unterstützt sie Ihr Team bei der Verwaltung von Inspektions- und Labortestplänen, der Erfassung von Ergebnissen mobiler Geräte, der Auslösung von Folge-Workflows bei fehlgeschlagenen Tests und der Speicherung revisionssicherer Datensätze in einer zentralen Datenbank. Wenn Sie ein transparenteres Qualitätssicherungssystem ohne aufwändige IT-Entwicklung wünschen, können Sie Kostenlose Testversion starten oder Demo buchen eine Vorlage für einen Produktions-QA-Workflow untersuchen.
